T35—11系列軸流風機
     一、T35—11系列軸流風機
     T35—11系列軸流風機是我國八十年代在T30～11的基礎上改進設計的新型風機，它與T30一11風機相比具有明顯優點：1、結構更合理：輪廓是仿圓筒形，減少流動損失，葉片根部強度高；2、性能有較大提高；全壓效率為89.5％，噪聲(比A聲級)降低3．6dB(A)。
     本系列風機適用于輸送非易燃易爆無腐蝕無顯著粉塵的氣體，環境溫度不得超過60。C，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可有較長的排氣管道內間隔串聯安裝，以提高管道中的壓力，卸下機殼還可做自由風扇用。
     本系列風機葉輪直徑由小到大共有三十個規格，每一規格風機的葉片數都為4片，葉片角度有15°、20°、25°、30°、35°五種，參數范圍廣，風量826—67892m3／h，39pa-474pa(詳見性能參數表)。
     本系列風機主要有葉輪、機殼、集流器及電機等部件組成，葉輪與電機直聯，葉輪轉向?yàn)樽笮?電機端看)。
     防腐軸流式風機FT(FT35—11)是采用全玻璃鋼材料及防腐電機制作。用于輸送有腐蝕性的氣體。防腐防爆軸流風機(BFT35--11)~T35--11的派生產品，用于輸送易燃易爆的氣體。用玻璃鋼制成。電機配用隔爆型電機。
     FT35—11和BT35—11型通風機的性能參數外形尺寸及其注意事項都同T35—11一樣。
     二、T35—11系列軸流風機安裝
     1、安裝前應詳細檢查風機是否有損壞變形，如有損壞變形，待修理妥善后，方可進行安裝。
     2、安裝時要注意檢查各聯接部分有無松動，葉片與風筒間隙應均勻，不得相碰。
     3、聯接風口管道的重量不應由風機的風筒承受，安裝時應另加支撐。
     4、在風機進風口端必須安裝集流器及防護網。
     5、風機底座必須與地基平面自然接合，不得敲打底座強制聯接，以防底座變形，安裝時應校正機座，加墊鐵片，基本保持水平位置，然后擰緊地腳螺栓。
     6、安裝完畢后，必須先進行試驗，待運行正常后，才允許正式使用。
     三、T35—11系列軸流風機使用
     1、采用本風機，如需在出風口聯接管道時，必須考慮聯接方式，以減少風機動壓在管內因擴散而造成的損失。
     (1)當管道直徑與風機風筒相等或Fmp／F1≤1．5管道長度不小于管道內徑5—8倍時，管道的擴散損失可忽略不計：
     (2)當1．5≤Fmp／F1<2．5或Fmp／F1>2．5時，管道與風機應安裝擴散器。
     2、若用在較長的排氣通道內，可將風機間隔串聯安裝。以增高風壓，但兩臺風機不可相隔過遠.

T35-11系列軸流風機性能參數

機號	轉速（r/min)	葉片角度	風量（m3/h)	風壓	效率	需用功率(Kw)	采用功率(Kw)	電機		噪聲dB(A)
機號	轉速（r/min)	葉片角度	風量（m3/h)	風壓	效率	需用功率(Kw)	采用功率(Kw)	型號	功率	噪聲dB(A)
2.8	2900	15	1649	152	0.87	0.080	0.092	YSF-5622	0.120	70
		20	2167	169	0.88	0.115	0.133	YSF-5622	0.180	72
		25	2685	174	0.895	0.145	0.166	YSF-5632	0.180	73
		30	2921	186	0.88	0.171	0.179	YSF-5632	0.180	74
		35	3202	232	0.86	0.240	0.276	YSF-5632	0.250	75
	1450	15	826	38	0.87	0.010	0.012	YSF-5614	0.025	55
		20	1086	43	0.88	0.015	0.017	YSF-5614	0.025	57
		25	1346	44	0.895	0.018	0.021	YSF-5614	0.025	59
		30	1464	48	0.88	0.022	0.026	YSF-5624	0.04	60
		35	1605	60	0.86	0.031	0.036	YSF-5624	0.040	62
3.15	2900	15	2339	192	0.87	0.144	0.166	YSF-6322	0.180	74
		20	3070	214	0.88	0.207	0.238	YSF-6322	0.250	76
		25	3810	220	0.895	0.259	0.298	YSF-6332	0.370	77
		30	4141	237	0.88	0.309	0.355	YSF-6332	0.370	78
		35	4545	294	0.86	0.430	0.495	YSF-7122	0.550	79
	1450	15	1169	48	0.87	0.018	0.02	YSF-5614	0.025	59
		20	1537	53	0.88	0.026	0.03	YSF-5624	0.040	61
		25	1905	55	0.895	0.032	0.037	YSF-5624	0.040	62
		30	2072	59	0.88	0.039	0.045	YSF-5624	0.060	63
		35	2273	74	0.86	0.053	0.06	YSF-5624	0.090	65
3.55	2900	15	3367	241	0.87	0.261	0.3	YSF-7112	0.370	76
		20	4426	272	0.88	0.379	0.463	YSF-7122	0.550	79
		25	5484	279	0.895	0.473	0.544	YSF-7122	0.550	80
		30	5965	300	0.88	0.564	0.640	YSF-7132	0.750	81
		35	6542	373	0.86	0.787	0.905	YSF-8022	1.1	82
	1450	15	1680	61	0.87	0.033	0.038	YSF-5624	0.040	61
		20	2208	68	0.88	0.047	0.054	YSF-5624	0.060	63
		25	2737	70	0.895	0.059	0.068	YSF-5624	0.090	65
		30	2977	75	0.88	0.07	0.081	YSF-5624	0.090	66
		35	3265	93	0.86	0.098	0.113	YSF-6314	0.120	68
4	2900	15	4809	310	0.87	0.475	0.564	YSF-7712	0.550	79
		20	6316	345	0.88	0.688	0.791	YSF-8022	1.1	80
		25	7826	354	0.895	0.859	0.988	YSF-8022	1.1	83
		30	8513	380	0.88	1.021	1.175	YSF-8022	1.1	84
		35	9336	474	0.86	1.427	1.641	YSF-2	1.5	85
	1450	15	2406	77	0.87	0.059	0.066	YSF-5624	0.090	65
		20	3163	86	0.88	0.086	0.099	YSF-6314	0.120	67
		25	3920	88	0.895	0.107	0.123	YSF-6314	0.120	68
		30	4263	95	0.88	0.128	0.147	YSF-6324	0.180	69
		35	4678	119	0.86	0.179	0.206	YSF-7114	0.250	70

機號	轉速（r/min)	葉片角度	風量（m3/h)	風壓	效率	需用功率(Kw)	采用功率(Kw)	電機		噪聲dB(A)
機號	轉速（r/min)	葉片角度	風量（m3/h)	風壓	效率	需用功率(Kw)	采用功率(Kw)	型號	功率	噪聲dB(A)
4.5	1450	15	3427	98	0.87	0.107	0.123	YSF-6314	0.120	68
		20	4504	110	0.88	0.156	0.179	YSF-6324	0.180	70
		25	5881	113	0.895	0.159	0.224	YSF-7114	0.250	71
		30	6070	121	0.88	0.231	0.266	YSF-7124	0.370	72
		35	6658	150	0.86	0.322	0.37	YSF-7124	0.370	73
5	1450	15	4700	122	0.87	0.182	0.21	YSF-7114	0.250	71
		20	6178	135	0.88	0.264	0.308	YSF-7124	0.370	73
		25	7665	138	0.895	0.328	0.37	YSF-7124	0.370	74
		30	8327	149	0.88	0.392	0.45	YSF-8014	0.55	75
		35	9133	185	0.86	0.546	0.628	YSF-8024	0.750	76
	960	15	3142	53	0.87	0.053	0.061	YSF-8026	0.370	62
		20	4129	59	0.88	0.079	0.088	YSF-8026	0.370	64
		25	5117	61	0.895	0.096	0.111	YSF-8026	0.370	65
		30	5566	65	0.88	0.114	0.131	YSF-8026	0.370	66
		35	6104	81	0.86	0.16	0.184	YSF-8026	0.370	68
5.6	1450	15	6595	151	0.87	0.318	0.365	YSF-7124	0.370	73
		20	8667	169	0.88	0.461	0.53	YSF-8014	0.550	75
		25	10379	174	0.895	0.578	0.665	YSF-8024	0.750	77
		30	11682	186	0.88	0.687	0.71	YSF-4	1.1	77
		35	12812	232	0.86	0.961	1.1	YSF-4	1.1	79
	960	15	4362	67	0.87	0.093	0.106	YSF-8026	0.370	64
		20	5370	74	0.88	0.133	0.153	YSF-8026	0.370	66
		25	7101	76	0.895	0.166	0.193	YSF-8026	0.370	67
		30	7724	81	0.88	0.198	0.228	YSF-8026	0.370	69
		35	8471	101	0.86	0.276	0.318	YSF-8026	0.370	71
6.3	1450	15	9393	192	0.87	0.576	0.332	YSF-8024	0.75	77
		20	12345	214	0.88	0.833	0.958	YSF-4	1.1	79
		25	15297	220	0.895	1.043	1.199	YSF-4	1.5	80
		30	16639	236	0.88	1.241	1.428	YSF-4	1.5	81
		35	18250	294	0.86	1.734	1.994	YSF-4	2.2	82
	960	15	6219	84	0.87	0.167	0.192	YSF-8026	0.370	68
		20	8173	94	0.88	0.243	0.249	YSF-8026	0.370	70
		25	10128	96	0.895	0.361	0.347	YSF-8026	0.370	71
		30	11016	104	0.88	0.365	0.415	YSF-6	0.750	72
		35	12082	128	0.86	0.501	0.576	YSF-6	0.750	74

機號	轉速（r/min)	葉片角度	風量（m3/h)	風壓	效率	需用功率(Kw)	采用功率(Kw)	電機		噪聲dB(A)
機號	轉速（r/min)	葉片角度	風量（m3/h)	風壓	效率	需用功率(Kw)	采用功率(Kw)	型號	功率	噪聲dB(A)
7.1	1450	15	13444	244	0.87	1.048	1.205	YSF90L-4	1.5	80
		20	17670	272	0.88	1.515	1.742	YSF90L-4	2.2	81
		25	21895	279	0.895	1.892	2.176	YSF100L-4	2.2	82
		30	23815	300	0.88	2.255	2.593	YSF100L-4	3	83
		35	26120	373	0.86	3.143	3.614	YSF112M-4	4	84
	960	15	8902	108	0.87	0.307	0.353	YSF90S-6	0.75	72
		20	11700	120	0.88	0.422	0.508	YSF90S-6	0.75	74
		25	14498	123	0.895	0.551	0.633	YSF90S-6	0.75	75
		30	15766	131	0.88	0.654	0.752	YSF90S-6	0.75	76
		35	17296	164	0.86	0.915	1.052	YSF90S-6	1.1	78
8	1450	15	19235	310	0.87	1.903	2.188	YSF100L-4	2.2	82
		20	25280	345	0.88	2.754	3.167	YSF112M-4	4	83
		25	31325	354	0.895	6.441	3.957	YSF112M-4	4	84
		30	34073	380	0.88	4.091	4.705	YSF132S-4	5.5	85
		35	37070	474	0.86	5.716	6.753	YSF132M-4	7.5	86
	960	15	12733	136	0.87	0.554	0.637	YSF90S-6	0.75	74
		20	16733	151	0.88	0.798	0.918	YSF90S-6	1.1	76
		25	20735	155	0.895	0.999	1.149	YSF100L-6	1.5	77
		30	22556	167	0.88	1.187	1.365	YSF100L-6	1.5	78
		35	24739	208	0.86	1.661	1.910	YSF112M-6	2.2	79
9	960	15	18132	172	0.87	0.99	1.139	YSF100L-6	1.5	78
		20	23830	191	0.88	1.428	1.654	YSF112M-6	2.2	79
		25	29529	196	0.895	1.797	2.067	YSF132S-6	3	80
		30	32119	211	0.88	2.137	2.548	YSF132S-6	3	81
		35	35227	263	0.86	2.990	3.439	YSF132M-6	4	82
10	960	15	24874	213	0.87	1.609	1.944	YSF112M-6	2.2	79
		20	32691	236	0.88	2.438	2.804	YSF132S-6	3	80
		25	40508	242	0.895	3.044	3.501	YSF132M-6	4	81
		30	44062	261	0.88	3.627	4.171	YSF132M-6	4	82
		35	48326	324	0.86	5.065	5.825	YSF160M-6	7.5	83
11.2	960	15	34944	267	0.87	2.975	3.421	YSF132M-6	4	83
		20	45927	297	0.88	4.307	4.953	YSF132M-6	5.5	84
		25	56909	304	0.895	5.368	6.173	YSF160M-6	7.5	85
		30	61091	337	0.88	6.5718	7.557	YSF160L-6	7.5	86
		35	67892	407	0.86	8.922	10.260	YSF16L-6	11	88

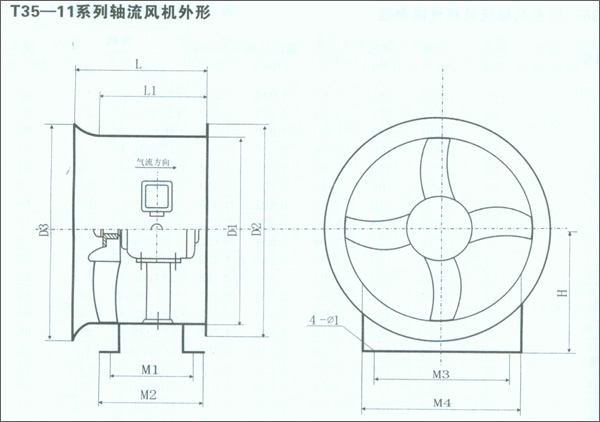

T35-11系列軸流風機

機號	D1	D2	D3	M1	M2	M3	M4	L1	L	4-Φ1	H	重量
2.8	290	350	365	175	215	180	220	220	260	Φ8.5	220	11
3.15	325	385	400	190	230	180	220	240	280	Φ8.5	242	13
3.55	365	425	440	230	270	180	220	280	330	Φ10.5	244	17
4	410	480	500	240	290	200	240	300	365	Φ10.5	265	21
4.5	460	530	550	240	290	240	300	300	365	Φ10.5	300	23
5	510	590	610	240	290	300	400	300	365	Φ12.5	316	31
5.6	570	650	680	260	310	300	400	330	405	Φ12.5	350	42
6.3	640	720	750	320	380	400	500	390	475	Φ12.5	392	58
7.1	720	800	835	320	380	500	600	400	495	Φ12.5	438	68
8	810	890	930	380	450	500	600	480	580	Φ15	487	91
9	910	1000	1040	440	510	600	700	540	645	Φ15	550	122
10	1010	1110	1145	500	575	600	700	600	725	Φ15	600	152
11.2	1130	1230	1280	500	575	600	700	600	725	Φ15	660	192
